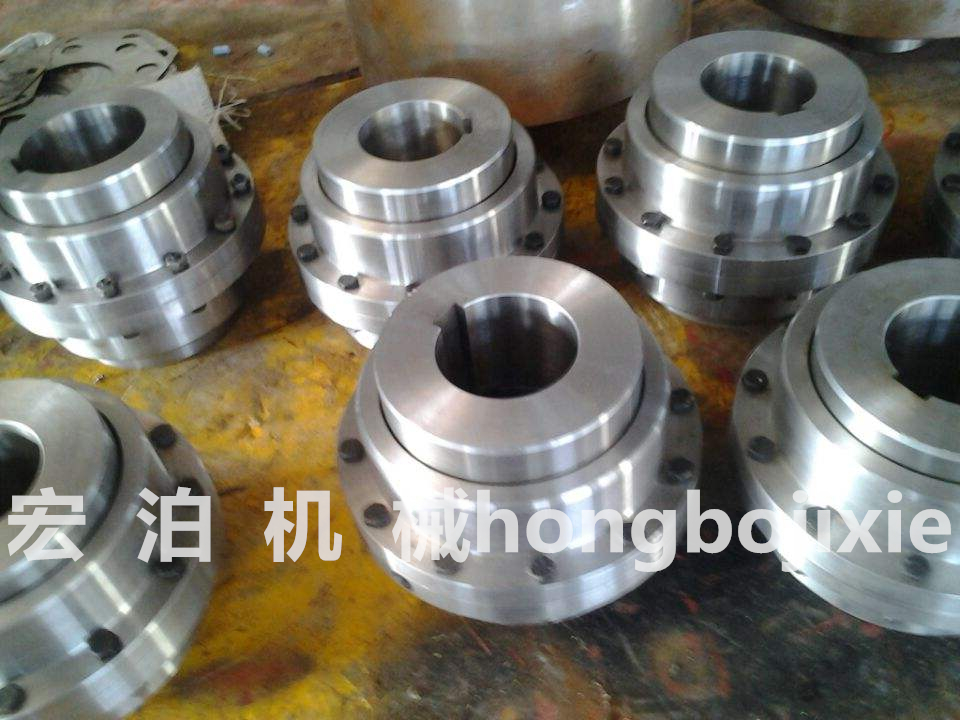

GICLZ型—鼓形齒式聯軸器
返回列表 |
|
GICLZ型鼓形齒式聯軸器的特點及應用場合：
作為一種傳動裝置的鼓形齒聯軸器是由普通直齒聯軸器發展演變而來的，鼓形齒聯軸器在國外許多先進的工業國家已有種種標準及系列產品，由兩個鼓形外齒套與一對直齒內齒齒圈等零件組成。靠?jī)?nèi)，外齒的嚙合傳遞轉矩，并通鼓形外齒套的直齒的內齒圈的軸線擺動（稱角向位移）來補償倆傳動軸線的相對偏移。齒長方向的鼓度越大，其角向位移越大，最大達6°,一般使用推薦1°～1.5°，而舊的齒輪聯軸器只允許0.5°；從彎曲強度和承載能力來看，在相同的工作條件下鼓形齒聯軸器傳遞扭矩可提高15～20%。齒長方向的鼓度，使齒對接觸情況較好，因此鼓形齒式聯軸器有傳動能力大、角位移大、傳動平穩、效率高、壽命長等優點。因此逐步取代直齒聯軸器，并廣泛用于冶金機械，重型、礦山機械，起重、運輸機械等傳動。
型號 | 公稱轉矩 Tn N·m | 許用轉速[n] r/min | 軸孔直徑 | 軸孔長度 | D | D1 | D3 | A | C | 轉動慣量 kg.㎡ | 潤滑脂用量 mL | 質量 Kg |
Y,J1,Z1 | ||||||||||||
d1,d2,dz | L | |||||||||||
GICLZ1 | 630 | 7100 | 16,18,19 | 42 | 125 | 95 | 80 | 37 | 20 | 0.0084 | 30 | 5.4 |
| 20,22,24 | 52 | 10 | ||||||||||
| 25-50 | 62-112 | 2.5 | ||||||||||
GICLZ2 | 1120 | 6300 | 25,28 | 62 | 144 | 120 | 95 | 44 | 10.5 | 0.018 | 60 | 9.2 |
| 30-60 | 82-142 | 2.5 | ||||||||||
GICLZ3 | 2240 | 5900 | 30-70 | 82-142 | 174 | 140 | 115 | 53 | 3 | 0.0427 | 80 | 16.4 |
GICLZ4 | 3550 | 5400 | 32,35,38 | 82 | 196 | 165 | 130 | 62 | 14 | 0.076 | 90 | 22.7 |
| 40-80 | 112-142 | 3 | ||||||||||
GICLZ5 | 5000 | 5000 | 40-90 | 112-172 | 224 | 183 | 150 | 71 | 3 | 0.0149 | 140 | 36.2 |
GICLZ6 | 7100 | 4800 | 40,50,55,56 | 112 | 241 | 200 | 170 | 80 | 6 | 0.24 | 200 | 46.2 |
| 60-100 | 142-212 | 4 | ||||||||||
GICLZ7 | 10000 | 4500 | 60-120 | 142-212 | 260 | 230 | 195 | 90 | 4 | 0.43 | 290 | 68.4 |
GICLZ8 | 14000 | 4000 | 65-130 | 142-252 | 282 | 245 | 210 | 96 | 5 | 0.61 | 350 | 81.1 |
GICLZ9 | 18000 | 3500 | 70,71,75 | 142 | 314 | 270 | 225 | 104 | 10 | 0.94 | 370 | 100.1 |
| 80-140 | 172-252 | 5 | ||||||||||
GICLZ10 | 31500 | 3200 | 80-160 | 172-302 | 346 | 300 | 250 | 124 | 5 | 1.67 | 500 | 147.1 |
GICLZ11 | 40000 | 3000 | 100-180 | 212-302 | 380 | 330 | 285 | 133 | 6 | 2.98 | 650 | 206.3 |
GICLZ12 | 56000 | 2600 | 120-200 | 212-352 | 442 | 380 | 325 | 156 | 6 | 5.31 | 1100 | 284.5 |
GICLZ13 | 80000 | 2300 | 140-220 | 252-352 | 482 | 420 | 360 | 182 | 7 | 9.26 | 1600 | 402.0 |
GICLZ14 | 112000 | 2100 | 160-250 | 302-410 | 520 | 465 | 420 | 207 | 8 | 15.92 | 2300 | 582.2 |
GICLZ15 | 160000 | 1900 | 190-280 | 352-470 | 580 | 510 | 450 | 214 | 10 | 25.78 | 2600 | 778.2 |
GICLZ16 | 250000 | 1600 | 200-320 | 352-470 | 680 | 595 | 500 | 250 | 10 | 16.89 | 4100 | 1071 |
GICLZ17 | 280000 | 1500 | 220-320 | 352-470 | 720 | 645 | 530 | 256 | 10 | 60.59 | 5100 | 1210 |
GICLZ18 | 355000 | 1400 | 240-340 | 410-550 | 775 | 675 | 540 | 262 | 10 | 81.75 | 6000 | 1475 |
GICLZ19 | 450000 | 1300 | 260-360 | 310-550 | 815 | 715 | 580 | 280 | 10 | 101.57 | 6700 | 1603 |
GICLZ20 | 500000 | 1200 | 300-380 | 470-550 | 855 | 755 | 600 | 297 | 13 | 140.03 | 8100 | 2033 |
GICLZ21 | 630000 | 1100 | 300-400 | 470-650 | 915 | 795 | 640 | 305 | 13 | 183.49 | 10500 | 2385 |
GICLZ22 | 710000 | 950 | 340-420 | 550-650 | 960 | 840 | 680 | 316 | 13 | 235.04 | 14000 | 2452 |
GICLZ23 | 800000 | 900 | 360-450 | 550-650 | 1010 | 890 | 720 | 333 | 13 | 323.16 | 15000 | 3332 |
GICLZ24 | 1000000 | 875 | 380-480 | 550-650 | 1050 | 925 | 760 | 342 | 15 | 387.97 | 16500 | 3639 |
GICLZ25 | 1120000 | 850 | 400-500 | 650 | 1120 | 970 | 800 | 362 | 15 | 485.96 | 18000 | 4073 |
GICLZ26 | 1250000 | 825 | 420-530 | 650-800 | 1160 | 990 | 850 | 366 | 15 | 573.64 | 19000 | 4527 |
GICLZ27 | 1400000 | 800 | 450-560 | 650-800 | 1210 | 1060 | 900 | 369 | 15 | 789.74 | 23000 | 5485 |
GICLZ28 | 1600000 | 770 | 480-600 | 650-800 | 1250 | 1080 | 960 | 402 | 20 | 960.26 | 24000 | 6050 |
GICLZ29 | 2240000 | 725 | 500-630 | 650-800 | 1340 | 1200 | 1010 | 396 | 20 | 1268.98 | 26000 | 7090 |
GICLZ30 | 2800000 | 700 | 530-670 | 800-950 | 1396 | 1240 | 1070 | 403 | 20 | 1822.02 | 30000 | 9264 |
