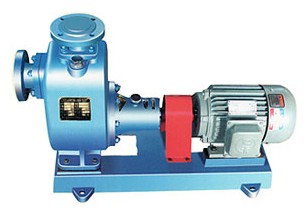

CYZ系列自吸式離心泵
返回列表
● 用途
CYZ系列船用自吸式離心油泵用來輸送汽油、煤油、柴油，航空煤油等石油產品，介質溫度在-20℃～+80℃，是一種優良的船用裝卸油泵。并適用于陸地油庫、油罐車等儲油裝置的油料輸送，也可以用來輸送海水、淡水等。
● 特點
該泵屬自吸式離心泵，具有結構簡單、操作維護方便、運行平穩、排量大、效率高、便于調節、使用范圍廣等特點。
● 結構形式
采用軸向回液的泵體結構，泵體由吸入室、儲液室、渦旋室、回液孔、氣液分離室等組成，泵的軸承采用單列向心球軸承，在泵的軸承體底部設有冷卻室，泵內部高、低壓區間有密封環，軸端采用機械密封。
●性能參數表
| 序號 | 型號 | 流量 | 揚程 m | 泵汽蝕 余量 m | 自吸性能 min/5m | 轉速 r/min | 軸功率 kw | 進出口徑 mm | 電機 | ||
| m3/h | L/min | 型號 | 功率kw | ||||||||
| 1 | 25CYZ-27 | 3 | 50 | 27 | 3 | 3 | 2900 | 0.6 | 25 | YB801-2 | 0.75 |
| 2 | 40CYZ-20 | 6.3 | 105 | 20 | 3.5 | 2 | 2900 | 0.88 | 40×32 | YB802-2 | 1.1 |
| 3 | 40CYZ-40 (50CYZ-40) | 10 | 167 | 40 | 3.5 | 1.5 | 2900 | 2.8 | 50×40 (50) | YB112M-2 | 4 |
| 4 | 50CYZ-12 | 15 | 250 | 12 | 3.5 | 2.5 | 2900 | 1.1 | 50 | YB90S-2 | 1.5 |
| 5 | 50CYZ-20 | 18 | 300 | 20 | 3.5 | 2 | 2900 | 1.8 | 50 | YB90L-2 | 2.2 |
| 6 | 50CYZ-35 | 14 | 233 | 35 | 3.5 | 1.5 | 2900 | 2.7 | 50 | YB112M-2 | 4 |
| 7 | 50CYZ-50 | 12.5 | 208 | 50 | 3.5 | 1.5 | 2900 | 4.3 | 50 | YB132S1-2 | 5.5 |
| 8 | 50CYZ-60 | 15 | 250 | 60 | 3.5 | 1.5 | 2900 | 6.3 | 50 | YB132S2-2 | 7.5 |
| 9 | 50CYZ-75 | 20 | 333 | 75 | 3.5 | 1.5 | 2900 | 9.9 | 50 | YB160M1-2 | 11 |
| 10 | 65CYZ-15 | 30 | 500 | 15 | 4 | 2 | 2900 | 1.92 | 65 | YB100L-2 | 3 |
| 11 | 65CYZ-30 | 25 | 416 | 30 | 4 | 2 | 2900 | 3.2 | 65 | YB112M-2 | 4 |
| 12 | 80CYZ-13 | 35 | 583 | 13 | 4 | 3.5 | 2900 | 1.9 | 80 | YB100L-2 | 3 |
| 13 | 80CYZ-17 | 43 | 716 | 17 | 4 | 2 | 2900 | 3.1 | 80 | YB112M-2 | 4 |
| 14 | 80CYZ-25 | 50 | 833 | 25 | 4 | 1.5 | 2900 | 5.2 | 80 | YB132S2-2 | 7.5 |
| 15 | 80CYZ-32 | 50 | 833 | 32 | 4 | 1.5 | 2900 | 6.8 | 80 | YB132S2-2 | 7.5 |
| 16 | 80CYZ-55 | 60 | 1000 | 55 | 4 | 1.5 | 2900 | 15.0 | 80 | YB160L-2 | 18.5 |
| 17 | 80CYZ-70 | 60 | 1000 | 70 | 4 | 1.2 | 2900 | 20.1 | 80 | YB180M-2 | 22 |
| 18 | 100CYZ-40 | 100 | 1667 | 40 | 4 | 2 | 2900 | 18.3 | 100 | YB180M-2 | 22 |
| 19 | 100CYZ-40A | 100 | 1667 | 40 | 4 | 1.5 | 1470 | 18.5 | 100 | YB180L-4 | 22 |
| 20 | 100CYZ-65 | 100 | 1667 | 65 | 4 | 2 | 2900 | 27.7 | 100 | YB200L1-2 | 30 |
| 21 | 100CYZ-75 | 70 | 1167 | 75 | 4 | 2 | 2900 | 24.2 | 100 | YB200L1-2 | 30 |
| 22 | 150CYZ-55 | 160 | 2667 | 55 | 5 | 2 | 2900 | 38.1 | 150 | YB225M-2 | 45 |
| 23 | 150CYZ-65 | 170 | 2833 | 65 | 5 | 1.3 | 1470 | 51.0 | 150 | YB250M-4 | 55 |
| 24 | 200CYZ-63 | 280 | 4667 | 63 | 5 | 1.5 | 1480 | 75.1 | 200 | YB280M-4 | 90 |
| 25 | 80CYZ-125 | 50 | 833 | 125 | 4 | 1.5 | 2900 | 41.3 | 80 | YB250M-2 | 55 |
| 26 | 100CYZ-125 | 100 | 1667 | 125 | 4 | 1.5 | 2900 | 69.4 | 100 | YB280S-2 | 75 |
| 27 | 150CYZ-125 | 150 | 2500 | 125 | 5 | 1.5 | 2900 | 93 | 150 | YB315S-2 | 110 |
| 28 | 200CYZ-125 | 200 | 3333 | 125 | 5 | 1.5 | 2900 | 119.7 | 200 | YB315M-2 | 132 |
| 29 | 250CYZ-50 | 400 | 6666 | 50 | 6 | 1.5 | 1480 | 77.2 | 250 | YB280M-4 | 90 |
