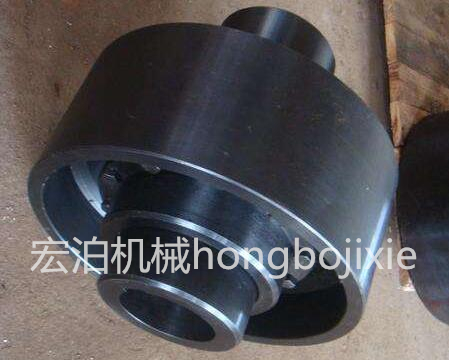

NGCLZ型鼓形齒式聯軸器
返回列表 |
|

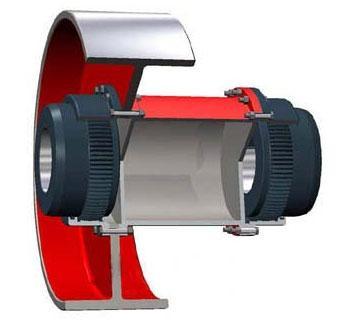

NGCLZ型接中間軸帶制動輪鼓形齒式聯軸器的補償特點及應用：
所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。有角位移時沿齒寬的接觸狀態。具有徑向、軸向和角向等軸線偏差補償能力，具有結構緊湊、回轉半徑小、承載能力大、傳動效率高、噪聲低及維修周期長等優點，特別適用于低速重載工況，如冶金、礦山、起重運輸?shù)刃袠I(yè)、也適用于石油、化工、通用機械等各機械。
NGCLZ型接中間軸帶制動輪鼓形齒式聯軸器，齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒 制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能 力，延長使用壽命。有角位移時沿齒寬的接觸狀態。

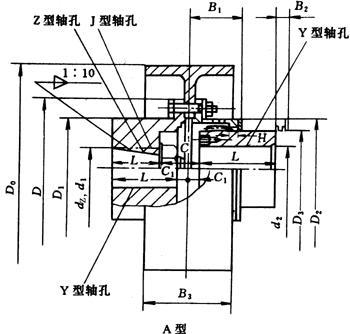

| 型號 | 公稱扭矩Tn（N.m） | 許用轉速[n]（r/min） | 軸孔直徑 | 軸孔長度 | D | C | C1 | B3 | D3 | 轉動慣量 Kg.m2 | 重量Kg | ||
| Y | J1 | ||||||||||||
| d1 d2 | dz | L | |||||||||||
| NGCLZ1 | 355 | 4000 | 20 22 24 | 20 22 24 | 52 | 38 | 103 | 33 | 8 | 68 | 160 | 0.071 | 7.3 |
| 25 28 | 25 28 | 62 | 44 | 0.072 | 7.4 | ||||||||
| 0.076 | 8.4 | ||||||||||||
| 30 32 35 | 30 32 35 | 82 | 60 | ||||||||||
| NGCLZ2 | 630 | 4000 | 25 28 | 25 28 | 62 | 44 | 115 | 39 | 8 | 68 | 160 | 0.081 | 9.2 |
| 30 32 35 38 | 30 32 35 38 | 82 | 60 | 0.084 | 9.7 | ||||||||
| 40 42 45 | 40 42 | 112 | 84 | 0.088 | 10.5 | ||||||||
| NGCLZ3 | 1000 | 3800 | 28 | 62 | 44 | 127 | 39 | 8 | 85 | 200 | 0.181 | 15.1 | |
| 30 32 35 38 | 30 32 35 38 | 82 | 60 | 0.184 | 16.3 | ||||||||
| 40 42 45 48 50 55 | 40 42 | 112 | 84 | 0.193 | 18.8 | ||||||||
| NGCLZ4 | 1600 | 3800 | 38 | 82 | 60 | 149 | 46 | 8 | 85 | 200 | 0.225 | 19.8 | |
| 40 42 45 43 50 55 56 | 40 42 45 43 50 55 56 | 112 | 84 | 0.242 | 23.3 | ||||||||
| 60 63 65 | 142 | 107 | 0.296 | 26.8 | |||||||||
| NGCLZ5 | 2800 | 3000 | 40 42 45 48 50 55 56 | 45 48 50 55 56 | 112 | 84 | 167 | 47 | 9 | 105 | 250 | 0.596 | 33.3 |
| 0.627 | 39.0 | ||||||||||||
| 60 63 65 70 71 75 | 60 63 65 70 71 75 | 142 | 107 | ||||||||||
| NGCLZ6 | 4500 | 3000 | 45 48 50 55 56 | 50 55 56 | 112 | 84 | 187 | 52 | 9 | 105 | 250 | 0.72 | 40.0 |
| 60 63 65 70 71 75 | 60 63 65 70 71 75 | 142 | 107 | 0.776 | 46.4 | ||||||||
| 80 85 90 | 172 | 132 | 0.837 | 53.2 | |||||||||
| NGCLZ7 | 6300 | 2400 | 50 55 56 | 112 | 84 | 204 | 52 | 9 | 132 | 315 | 1.178 | 51.8 | |
| 60 63 65 70 71 75 | 60 63 65 70 71 75 | 142 | 107 | 1.254 | 59.8 | ||||||||
| 80 85 90 95 | 80 | 172 | 132 | 1.348 | 68.2 | ||||||||
| 100 | 212 | 167 | 1.479 | 79.6 | |||||||||
| NGCLZ8 | 9000 | 1900 | 55 56 | 112 | 84 | 230 | 57 | 12 | 168 | 400 | 3.734 | 84.0 | |
60 63 65 70 7175 | 70 71 75 | 142 | 107 | 3.86 | 93.1 | ||||||||
| 80 85 90 95 | 80 85 90 95 | 172 | 132 | 3.996 | 104 | ||||||||
| 100 110 | 212 | 167 | 4.187 | 117 | |||||||||
| NGCLZ9 | 14000 | 1500 | 60 63 65 70 71 75 | 75 | 142 | 107 | 256 | 64 | 13 | 210 | 500 | 9.43 | 133 |
| 80 85 90 95 | 80 85 90 95 | 172 | 132 | 9.663 | 146 | ||||||||
| 100 110 120 125 | 100 110 | 212 | 167 | 9.997 | 164 | ||||||||
| 130 | 252 | 202 | 10.3 | 182 | |||||||||
| NGCLZ10 | 20000 | 1200 | 65 70 71 75 | 142 | 107 | 287 | 66 | 15 | 265 | 630 | 29.32 | 184 | |
| 80 85 90 95 | 80 85 90 95 | 172 | 132 | 29.69 | 200 | ||||||||
| 100 110 120 125 | 100 110 120 | 212 | 167 | 30.21 | 222 | ||||||||
| 130 140 150 | 252 | 202 | 30.74 | 246 | |||||||||
| NGCLZ11 | 31500 | 1050 | 70 71 75 | 142 | 107 | 325 | 74 | 16 | 298 | 710 | 44.0 | 240 | |
| 80 85 90 95 | 90 95 | 172 | 132 | 45.0 | 262 | ||||||||
100 110 120 125 | 100 110 120 125 | 212 | 167 | 45.5 | 299 | ||||||||
| 130 140 150 | 130 140 150 | 252 | 202 | 46.0 | 326 | ||||||||
| 160 170 | 160 170 | 302 | 242 | 47.0 | 361 | ||||||||
| NGCLZ12 | 45000 | 1050 | 75 | 142 | 107 | 362 | 84 | 16 | 298 | 710 | 48.0 | 290 | |
| 80 85 90 95 | 172 | 132 | 49.0 | 317 | |||||||||
100 110 120 125 | 100 110 120 125 | 212 | 167 | 50.0 | 355 | ||||||||
| 130 140 150 | 130 140 150 | 252 | 202 | 51.0 | 382 | ||||||||
| 160 170 180 | 160 170 | 302 | 242 | 52.0 | 443 | ||||||||
| 190 200 | 352 | 282 | 53.0 | 470 | |||||||||
| NGCLZ13 | 63000 | 950 | 150 | 150 | 252 | 202 | 412 | 86 | 17 | 335 | 800 | 83.0 | 488 |
| 160 170 180 | 160 170 | 302 | 242 | 85.0 | 542 | ||||||||
| 190 200 220 | 352 | 282 | 92.0 | 598 | |||||||||
| NGCLZ14 | 100000 | 950 | 170 180 | 170 180 | 302 | 242 | 462 | 98 | 18 | 335 | 800 | 95.0 | 638 |
| 190 200 220 | 190 200 220 | 352 | 282 | 98.0 | 698 | ||||||||
| 240 250 | 410 | 330 | 102 | 780 | |||||||||
