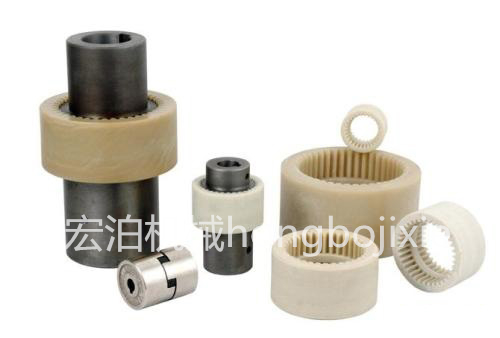

NL型尼龍內齒圈彈性聯軸器
返回列表產品詳情
 |
|
半聯軸器采用精密鑄造，鑄鐵HT20-40、鑄鋼ZG35Ⅱ，軸孔和鍵槽采用拉制成型，內齒形聯軸器彈性體外套可根據用戶使用要求選用各種硬度合成橡膠脂橡膠；增強鑄型尼龍彈性體等材料。
NL4內齒彈性聯軸器(鍵槽按GB3852-83標準)
主動軸：d1=38 L1=80
從動軸：d2=30 L21=50
表示為NL4：38×80/30×50(非標注明鍵槽尺寸)
NL型尼龍內齒彈性聯軸器基本參數和主要尺寸 mm
| 型號 | 公稱扭矩 Tn (N.M) | 許用轉速n (r/min) | 主要尺寸 (mm) | 最大尺寸偏差 | 慣性扭矩 (KgC m 2 ) | 重量 (Kg ) | ||||||||
| 軸孔直徑 d1 d2 | 軸孔 長度 | L | D | D1 D2 | E | L3 | 軸向 | 徑向 | 角度α° | |||||
| NL1 | 40 | 6000 | 6 8 10 | 16 20 25 32 | 37 45 55 69 | 40 | 26 | 4 | 34 | 2 | ±0.3 | 1° | 0.25 | 0.85 |
| 12 14 | ||||||||||||||
| NL2 | 100 | 6000 | 10 12 14 22 | 25 32 42 52 | 57 71 91 111 | 42 | 36 | 4 | 40 | 2 | ±0.4 | 1° | 0.92 | 1.7 |
| 16 18 20 24 | ||||||||||||||
| NL3 | 160 | 6000 | 20 22 24 | 52 62 | 113 133 | 66 | 44 | 4 | 46 | 2 | ±0.4 | 1° | 3.10 | 2.6 |
| 25 28 | ||||||||||||||
| NL4 | 250 | 6000 | 28 30 32 | 62 82 | 129 169 | 83 | 58 | 4 | 48 | 2 | ±0.4 | 1° | 8.69 | 3.6 |
| 35 38 | ||||||||||||||
| NL5 | 315 | 5000 | 32 35 38 | 82 112 | 169 229 | 93 | 68 | 4 | 50 | 3 | ±0.4 | 2° | 14.28 | 5.5 |
| 40 42 | ||||||||||||||
| NL6 | 400 | 5000 | 40 42 45 | 82 112 | 230 | 100 | 68 | 4 | 52 | 3 | ±0.4 | 2° | 18.34 | 6.8 |
| 48 | ||||||||||||||
| NL7 | 630 | 3600 | 45 48 50 | 82 112 | 229 | 115 | 80 | 4 | 60 | 3 | ±0.6 | 2° | 56.5 | 9.8 |
| 55 | ||||||||||||||
| NL8 | 1250 | 3600 | 48 50 55 | 112 142 | 229 289 | 140 | 96 | 4 | 72 | 3 | ±0.6 | 2° | 98.55 | 26.5 |
| 60 63 65 | ||||||||||||||
| NL9 | 2000 | 2000 | 60 63 65 | 142 172 | 295 351 | 175 | 124 | 6 | 93 | 4 | ±0.7 | 2° | 370.5 | 37.6 |
| 70 71 75 80 | ||||||||||||||
| NL10 | 3150 | 1800 | 70 71 75 80 | 142 172 212 | 292 352 432 | 220 | 157 | 8 | 110 | 4 | ±0.7 | 2° | 1156.8 | 55 |
