Product display

聯軸器

SWCBF標準伸縮法蘭聯軸器

返回列表

產品詳情

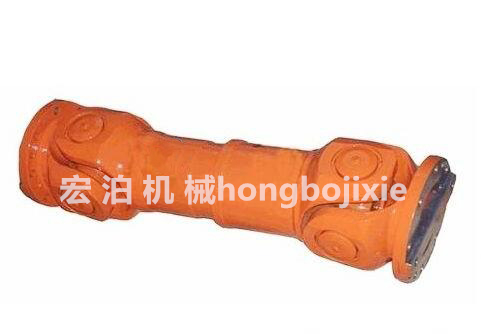

產品名稱：	SWCBF標準伸縮法蘭聯軸器
產品簡介：	SWP型剖分軸承座十字軸式萬向聯軸器 SWP型剖分軸承座十字軸式萬向聯軸器,主要適用于軋制機械,起重運輸機械以及其它重型機械,聯接兩個不同軸線的傳動軸系。其回轉直徑為160-640mm;公稱轉矩為16-1250KN.m;軸線折角A-F型≤10°,G型≤5°。

SWCBF型標準伸縮法蘭式聯軸器1

型式	項目	SWC 160	SWC 180	SWC 200	SWC 225	SWC 250	SWC 265	SWC 285	SWC 315	SWC 350	SWC 390	SWC 440	SWC 490	SWC 550	SWC 620
A型	L	740	800	900	1000	1060	1120	1270	1390	1520	1530	1690	1850	2060	2280
	Lv	100	100	120	140	140	140	140	140	150	170	190	190	240	250
	m(kg)	65	83	115	152	219	260	311	432	610	804	1122	1468	2154	2830
B型	L	480	530	590	640	730	790	840	930	1000	1010	1130	1240	1400	1520
B型	m(kg)	44	60	85	110	160	180	226	320	440	590	820	1090	1560	2100
C型	L	380	420	440	500	560	600	640	720	780	860	960	1080	1220	1560
C型	m(kg)	35	48	66	90	130	160	189	270	355	510	690	970	1330	1865
D型	L	520	580	620	690	760	810	860	970	1030	1120	1230	1360	1550	1720
D型	m(kg)	48	65	90	120	173	220	250	355	485	665	920	1240	1765	2390
E型	L	800	850	940	1050	1120	1180	1320	1440	1550	1710	1880	2050	2310	2540
	LV	100	100	120	140	140	140	140	140	150	170	190	190	240	250
	m(kg)	70	92	126	168	238	280	340	472	660	886	1230	1625	2368	3135
Tn	kN*m	18	25	35.5	40	63	80	90	125	180	250	355	500	710	1000
Tf	kN*m	9	12.5	18	20	31.5	40	45	63	90	125	180	250	355	500
β	°	15	15	15	15	15	15	15	15	15	15	15	15	15	15
D		160	180	200	225	250	265	285	315	350	390	440	490	550	620
Df		160	180	200	225	250	265	285	315	350	390	440	490	550	620
D1		137	155	170	196	218	233	245	280	310	345	390	435	492	555
D2(H9)		100	105	120	135	150	160	170	185	210	235	255	275	320	380
D3×δ		114×11	127×12	146×13	159×12	180×14	194×15	203×16	219×19	245×22	273×25	325×25	351×30	402×32	426×40
Lm		95	105	110	125	140	150	160	180	195	215	240	270	305	340
K		16	17	18	20	25	25	27	32	35	40	42	47	50	55
t		4	5	5	5	6	6	7	8	8	8	10	12	12	12
n		8	8	8	8	8	8	8	10	10	10	16	16	16	16
d		15	17	17	17	19	19	21	23	23	25	28	31	31	38
b		20	24	28	32	40	40	40	40	50	70	80	90	100	100
g		6.0	7.0	8.0	9.0	12.5	12.5	15.0	15.0	16.0	18.0	20.0	22.5	22.5	25
mL	kg	2.80	3.40	4.26	4.35	5.73	6.62	7.38	9.37	12.10	15.29	18.50	23.75	29.12	38.08
法蘭螺栓	規格	M14	M16	M16	M16	M18	M18	M20	M22	M22	M24	M27	M30	M30	M36
法蘭螺栓	擰緊力矩(N*m)	180	270	270	270	372	372	526	710	710	906	1340	1820	1820	3170
