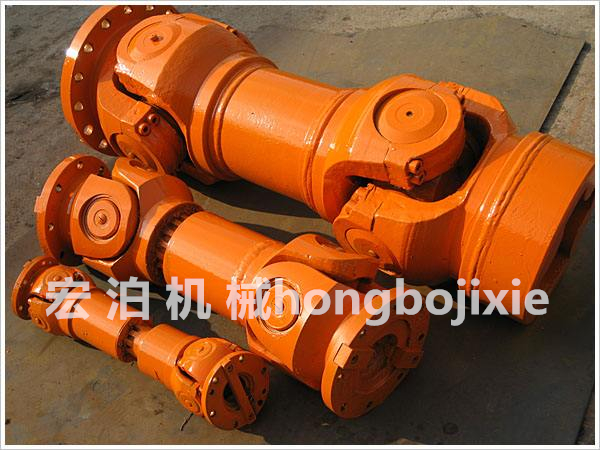

SWP_C無伸縮短萬向聯軸器
返回列表 |
|
SWC型、SWP型十字軸式萬向聯軸器的主要特點為：
1.具有較大的角度補償能力。
2.結構緊湊合理。SWC型采用整體式叉頭，使運載更具可靠性。
3.承載能力大。與回轉直徑相同的其它型式的聯軸相比較，其所傳遞的扭矩更大，此對回轉直徑受限制的機械設備，其配套范圍更具優越性。
4.傳動效率高。其傳動效率達98-99.8％，用于大功率傳動，節能效果明顯。
5.運載平穩，噪聲低，裝拆維護方便。
型 號 | 回 轉 直 徑 D/ D0 mm | 公 稱 轉 矩 Tn kN·m | 脈動疲勞 轉 矩 TP kN·m | 交變疲勞 轉 矩 Tf kN·m | 軸線折角 β （?） | 伸縮量 S mm | 尺 寸 mm | ||||||||||
Lmin | D | D0 | D1(js11) | D2(H7) | D3(js11) | D4(H7) | D5 | D6 | d | E1 | |||||||
SWP200FG | 200/285 | 40 | 22 | 16 | 10 | 600 | 630 | 200 | 285 | 175 | 90 | 260 | 195 | 135 | 120 | 90 | 17 |
SWP225FG | 225/315 | 58 | 32 | 23 | 650 | 740 | 225 | 315 | 196 | 105 | 285 | 220 | 155 | 130 | 100 | 20 | |
SWP250FG | 250/350 | 80 | 50 | 36 | 700 | 820 | 250 | 350 | 218 | 115 | 315 | 240 | 170 | 155 | 115 | 25 | |
SWP285FG | 285/390 | 115 | 78 | 55 | 750 | 925 | 285 | 390 | 245 | 135 | 355 | 270 | 190 | 175 | 132 | 27 | |
SWP315FG | 315/435 | 165 | 112 | 80 | 750 | 1050 | 315 | 435 | 280 | 150 | 390 | 300 | 215 | 205 | 150 | 32 | |
SWP350FG | 350/480 | 225 | 150 | 105 | 800 | 1140 | 350 | 480 | 310 | 165 | 435 | 335 | 240 | 230 | 165 | 35 | |
SWP390FG | 390/550 | 295 | 210 | 150 | 800 | 1250 | 390 | 550 | 345 | 185 | 500 | 385 | 275 | 250 | 185 | 40 | |
SWP435FG | 435/600 | 410 | 295 | 210 | 900 | 1385 | 435 | 600 | 385 | 200 | 550 | 420 | 300 | 280 | 210 | 42 | |
SWP480FG | 480/640 | 550 | 365 | 260 | 900 | 1535 | 480 | 640 | 425 | 225 | 580 | 450 | 325 | 310 | 230 | 47 | |
SWP550FG | 550/710 | 830 | 560 | 400 | 1000 | 1690 | 550 | 710 | 492 | 260 | 650 | 510 | 370 | 350 | 260 | 50 | |
SWP600FG | 600/810 | 1080 | 730 | 520 | 1200 | 1760 | 600 | 810 | 555 | 350 | 745 | 550 | 460 | 430 | 300 | 55 | |
